Automação com Rede Descentralizada
Baixo custo comparado ao CLP de controle centralizado standard
Conecta-se na mesma rede todos os Inversores e servo drives e diversos I/O's remotos(digitais e analógicos). Automação sem limites.
Tempo de resposta muito mais rápido que o CLP tradicional. Menor tempo de Start-up.
![Soluções integradas Soluções integradas](http://positronic.com.br/imagens/solucoes/solucoes-07.jpg)
Rede Descentralizada CTNet
Automação sem limites com rede descentralizada CTNet e multi tarefas.
Rede CTNet de 5Mbits/seg, gerenciado pelo módulo co-processador SM Applications(opcional instalado no Inversor Unidrive SP) com Scan de 10 micro seg e área de memória executável de 384KB.
Na mesma rede CTNet são conectados os módulos remotos de E/S Beckhoff, os Inversores Unidrive SP, servodrives Digitax ST e Conversores CA/CC Mentor MP
![Soluções integradas Soluções integradas](http://positronic.com.br/imagens/solucoes/solucoes-08.jpg)

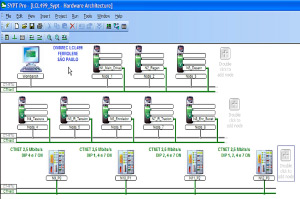

Software SyptPro para rede descentralizada
Software de programação SyptPro IEC61131-3 ambiente multi tarefas.
Grande flexibilidade na programação CLP e motion permitindo conectar drives e módulos remotos I/O´s na mesma rede descentralizada.
Permite programar em três linguagens: Bloco de diagrama de funções, diagrama Ladder e DPL (Linguagem de Programação de Drives).
![Soluções integradas Soluções integradas](http://positronic.com.br/imagens/solucoes/solucoes-09.jpg)
Inversores conectados em BUS DC Regenerativo
Instalações com motores de grande inércia podem devolver muita energia para o BUS DC ao freiar e proporcionam equilíbrio de carga e o que sobra é devolvido para a rede trifásica. Pode ser economizado energia elétrica (KWH) até 20%.
Respeita a SUSTENTABILIDADE do ambiente, pois não se utilizam resistores de frenagem, que QUEIMAM energia elétrica.
Possui grande redução na emissão de harmônicos e ruídos elétricos.
![Soluções integradas Soluções integradas](http://positronic.com.br/imagens/solucoes/solucoes-10.jpg)
Automação c/ PC, Rede EtherCAT com módulos I/O's
Automação com rede EtherCAT em ambiente multi tarefas e software TwinCAT.
Rede EtherCAT de100 Mbits/seg, gerenciado por PC(industrial, embedded ou Panel PC) com Scan de 300micro seg e área de memória de acordo com PC utilizado (desde 32MB expandível até 8GB).
Na rede EtherCAT são conectados os módulos remotos EtherCAT de E/S, até 65.535 nós ou devices e conectividade com todas as redes industriais.
![Soluções integradas Soluções integradas](http://positronic.com.br/imagens/solucoes/solucoes-11.jpg)
Gabinetes de PC industrial
PC's robustos, vários slots para hard disk, fonte, etc
PCs com processadores de alta performance: Intel® Core™ Duo, Intel® Core™2 Duo, Intel® Core™2 Quad e de baixa potencia de consumo Intel® Atom™
![Soluções integradas Soluções integradas](http://positronic.com.br/imagens/solucoes/solucoes-12.jpg)
PC's Control Panel (PC embedded + IHM)
PC's robustos, vários slots para hard disk, fonte, etc
PCs com processadores de alta performance: Intel® Core™ Duo, Intel® Core™2 Duo, Intel® Core™2 Quad e de baixa potencia de consumo Intel® Atom™
![Soluções integradas Soluções integradas](http://positronic.com.br/imagens/solucoes/solucoes-13.jpg)
PC's Embedded
Processador 32 Bit, 400 MHz; 128 MB Flash (MicroSD); 64 MB RAM
1x Ethernet 10/100 MBit/s, 1 x USB device para programação
conexões de I/O: Bus Terminais K-bus e EtherCAT Terminais E-bus
proteção classe IP 20
Bus interfaces: EtherCAT, Profibus, CANopen, Ethernet, PROFINET, EtherNet/IP
Programação: Software TwinCAT PLC
Sistema operacional: Microsoft Windows CE
conecções: 2 x Ethernet + 2 x USB 2.0 + 1 x RS232
![Soluções integradas Soluções integradas](http://positronic.com.br/imagens/solucoes/solucoes-14.jpg)
Bus Terminals: Sistema modular p/ Automação fieldbus
Consiste em blocos de terminais eletrônicos com sistema aberto no conceito FIELDBUS
Compatível à qualquer sinal de sensores de mercado e a qualquer rede fieldbus
Classe de proteção IP 20; Fiação direta entre sensor e atuador; Mais de 400 Bus Terminals
![Soluções integradas Soluções integradas](http://positronic.com.br/imagens/solucoes/solucoes-15.jpg)
Compatível com todos os sinais de máquinas
![Soluções integradas Soluções integradas](http://positronic.com.br/imagens/solucoes/solucoes-16.jpg)

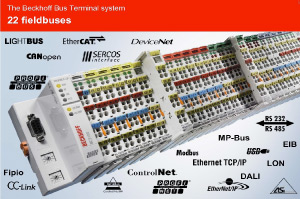

Compatível com todos as redes fieldbus industriais
![Soluções integradas Soluções integradas](http://positronic.com.br/imagens/solucoes/solucoes-17.jpg)
Software de programação Beckhoff: TwinCAT
O TwinCAT é baseado em PC e controla: Arquitetura da automação;
Entradas e Saídas(I/O); Controle de PLC; Motion Control (NC PTP);
Interpolação de motion (NC I, CNC); Connectividade com todas as redes fieldbus.
![Soluções integradas Soluções integradas](http://positronic.com.br/imagens/solucoes/solucoes-18.jpg)

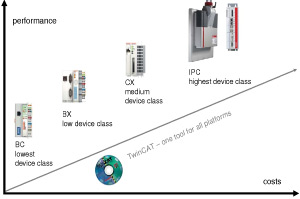

TwinCAT:único software programação p/ toda plataforma
TwinCAT - Engenharia integrada e runtime para controle de PLC; motion; funções tecnológicas
